在直流电路中电容器是相当于断路的。在交流电路中因为交流电流的大小和方向是随时间变化的。电容器在电路中随着交流电流的变化完成了充放电的过程。因此电容器在交流电路中相当于有电流通过(实际上并没有电流流过电容器)。

　　它是指耦合电路中的电容用于交流放大器和其他电容耦合电路时被称为耦合电容 通过耦合电容连接前、后级起着隔直流通交流的作用。

　　滤波电路中使用的电容器称为滤波电容器用于电力滤波器和各种滤波电路中 滤波电容能有效地滤除一定频段内的有害信号。

　　去耦电路中使用的电容称为去耦电容用于多级放大器的直流电源电路中 去耦电容消除了各级放大器之间有害的低频交叉连接。

　　旁路电路中使用的电容器称为旁路电容器。如果需要从电路中的信号中去除某个频带的信号 常使用电容器对其旁路。根据除去信号的不同频率外有全频域(所有交流信号)旁路电容电路和高频旁路电容电路。

　　指的是用在定时电路中的电容器称为定时电容。在需要通过电容器充放电来控制时间的电路中电容器起着控制时间常数的作用。

　　用于微分电路中的电容器被称之为微分电容。 在触发器电路中为了得到尖顶触发信号常采用微分电容电路以从各类主要是矩形脉冲信号中得到尖顶脉冲触发信号。用在积分电路中的电容器称为积分电容。如电视机场扫描的同步分离电路中采用了积分电容电路可以从场复合同步信号中取出场同步信号。

　　指的是用在补偿电路中的电容器称为补偿电容如电网中的无功功率补偿。它利用电容器在线路上的电流正好与电感电流相反的原理只要连接到线路上的电容器数量与负载的电感分量相匹配那么所产生的电容电流就可以消除或减少负载吸收到电网的无功功率 。这样就能减少电气线路和变压设备的负担也提高了电气线路和变压设备的利用率。

　　指的是在分频电路中的电容器称为分频电容在音箱的扬声器分频电路中高频扬声器通过分频电容在高频段工作 中频扬声器工作在中频段低频扬声器工作在低频段。

　　1在电源和负载之间一定要有一个电容用来储能滤波。

　　3实际选取的电容一般会比计算得到的大10~50倍譬如计算得到的是68uF实际可能会使用680uF。 因为电解电容的亿博电竞 亿博官网误差比较大所以一般会选择比较大的。

　　4在电源附近的电容有储能的作用还有滤波的作用但是储能用的电容的容值一般比较大所以一般它只能虑除低频波因此在储能电容的附近还会加一个容值非常小的电容用来虑除高频波。储能电容一般使用电解电容而虑高频的电容一般是小的瓷片电容一般选用104电容。

　　5在1uF以上的电容一般选用电解电容因为电解电容的容量比较大虽然精度不高大容量的话只能选择电解电容小容量的一般选择瓷片电容 一般是贴片式的也有插件式的这两种封装在功能上没有任何的区别仅仅在画PCB的时候需要考虑譬如如果这个板子对高度有要求就可以选择贴片的瓷片电容的特点容量小但精度高瓷片电容和电解电容一般在电源部分配合使用。瓷片电容没有极性电解电容有极性有加号的一端一定要接正极反接会使电源短路电容会爆炸瓷片电容一般用来滤高频波。

　　9带宽任何一个电路都是工作在一定的频率范围之内的这个频率范围就叫做这个电路的带宽。大于或是小于这个带宽电路都可能不会正常工作。电路中肯定是有很多电容的根据电容容抗的计算公式可以看出频率过高或过低都会使电容工作不同的特性也就是电路板是不稳定的从这个角度也需要有这个带宽的存在。

　　四、二极管整流、检波、限幅、稳压、开关 、温补、ALC控制

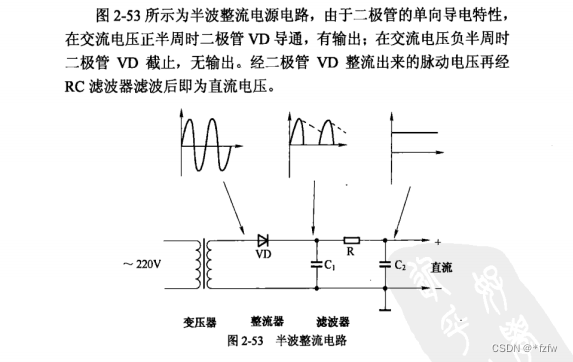

　　kbp206是一颗整流桥交流的正弦波整流过后变成直流的馒头波半正弦也就是说整流过后没有接大电解电容平波的线c;单整流桥出来的将是一个不稳定的直流。

　　2.稳压二极管工作在反向击穿状态可反复击穿。顾名思义用于稳压。

　　如图所示1N4148为高速开关二极管与普通二极管的区别在于能相应高频信号性能不会受影响。当输入端为低电平时二极管导通由于二极管压降基本不变I/O口PG7电压被二极管钳位在0.6V左右。当输入端为3.3v时二极管截止由分压公式可得在I/O口PG7电压为2V左右。加该开关二极管主要是防止电流倒灌损坏IC芯片。

　　注倒灌就是电流流进IC内部电流总是流入电势低的地方。比如说电压源一般都是输出电流但是如果有另一个电源同时存在并且电势高于这个电源电流就会流入这个电源称为倒灌。

　　在电路设计过程中会碰到处理器MCU的I/O电平与模块的I/O电平不相同的问题为了保证两者的正常通信需要进行电平转换。如果两边的电平不一样就直接连接进行通信像TTL电平就会出现电流倒灌现象。 电流太大会将使IO口上的钳位二极管迅速过载并使其损坏会使单片机复位不成功。会使可编程器件程序紊乱。会出现闩锁效应。如果接口电路没有设计好严重就会烧芯片或者烧芯片IO口轻者就会导致工作紊乱工作不正常。有时候这种问题自己在设计调试的时候根本发现不了在批量生产或者用户在使用的时候才出现芯片被烧掉或者IO口被烧掉。如果我们在设计的时候能考虑到接口的一些问题就可以提高产品的可靠性。

　　1原理开关二极管是为在电路上进行开、关而特殊设计制造的一类二极管。其原理和普通二极管的原理没啥区别但针对于开关二极管最重要的特点是高频条件下的表现。高频条件下二极管的势垒电容表现出来极低的阻抗并且与二极管并联。当这个势垒电容本身容值达到一定程度时就会严重影响二极管的开关性能。极端条件下会把二极管短路高频电流不再通过二极管而是直接绕路势垒电容通过二极管就失效了。而开关二极管的势垒电容一般极小这就相当于堵住了势垒电容这条路达到了在高频条件下还可以保持好的单向导电性的效果。

　　2应用用于电子设备的开关电路、检波电路、高频和脉冲整流电路及自动控制电路中。也有好多分类分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。

　　但是如果想选其他型号可以根据其主要参数选

　　直流反向耐压和平均整流根据相应的电路选尽量大点但不要太大

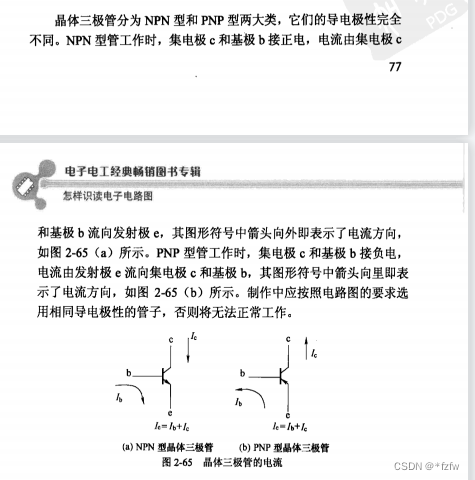

　　9013三极管是一种NPN型小功率三极管。三极管是半导体基本元器件之一具有电流放大作用是电子电路的核心元件。

　　有些人设计的开关电路就没有基极电阻有可能不是他不知道这种电路结构而是他不会调参数不管怎么改变Rb始终电路都没有进入饱和区最后将Rb短接后发现电路正常了导致他认为这样电路是可以用的。

　　事实上没有基极电阻如果说是单片机的IO口接的控制引脚那么单片机工程师控制单片机IO口输出高电平的时候IO口上的电压只有0.7V左右。那是由于单片机IO口的电流只有10mA左右不能给三极管提供足够大大的电流以至于拉低电压至三极管b、e之间的导通电压0.7V左右。当给三极管基极能够提供足够电流而控制电压大于三极管b、e之间电压极限电压的时候就会烧坏三极管如果没有大于它的极限电压但是电流很大时间久了就会导致三极管热损坏。所以只有设置合适的基极电阻才能保证电路的可靠性。

　　R1电阻的接入是由于控制端没有接任何东西就会出现高阻状态三极管的工作状态是不确定的。为了安全起见没有对三极管进行控制的时候应该让三极管工作在截止区要想NPN型三极管截止Ib就要很小可以选择在三极管基极接一个下拉电阻如图所示。取值是要远大于10倍以上Rb的这样才能下拉电阻不影响对三极管的控制。个人的取值习惯是100K。

　　如果我们想驱动无源蜂鸣器那么就要在控制端输入一个方波信号进行控制这时候就需要三极管进行快速切换想加快三极管切换速度就要如图所示在Rb上并联一个加速电容C1。其原理是电容两端的电压不能发生突变那么控制端给一个高电平的瞬间电容可以视为短路此时的电流最大因此加快了三极管的导通速度这个暂态过程很快就结束了电容充电完成后进入了稳态电容就形如开路而不影响电路的正常工作。由于电容在控制端高电平期间充了左正右负的电压当控制端变成低电平0V瞬间电容两端的电压不能突变所以在电容的右端出现了负电压加快了三极管的关断。大多数情况下加速电容取值约为几百个pF。为什么加了加速电容就能实现加快关断与导通那是因为三极管是存在结电容的导通与关断时间是决定于结电容的充放电时间的这个现象就叫米勒效应加了加速电容后就加快了结电容充放电时间使得三极管很快跨越了米勒平台所以能加快三极管的关断与导通。

　　2有一个反向二极管封装在Mos的内部反向接在DS极之间称为体二极管。当Mos管关闭时极间电容中储存的能量可以通过体二极管流回到D极对能量进行回收。

　　同时有大的反向电流流过时电流也会直接流过该反向二极管不会对MOS管照成损坏。

　　第二N型MOS管是通过电压导通的G极和S极之间有一个大于阈值电压的电压那么DS就会导通并且DS之间可以流过的电流非常大。

　　N型MOS管通过G极和S极之间的门控电压来控制D极与S极之间的导通类似于N型三极管。
